產品特點：
● 密封特性與法蘭隔膜閥相似，流量大。
● 閥門與管路通過活接連接，更換方便。
● 已有案例表明，工廠管道中的安裝誤差等因素，易導致活接螺帽受力過大，進而導致閥門]泄露甚至破損，因此不建議在DN50以上規格選用活接式連接結構的閥門。

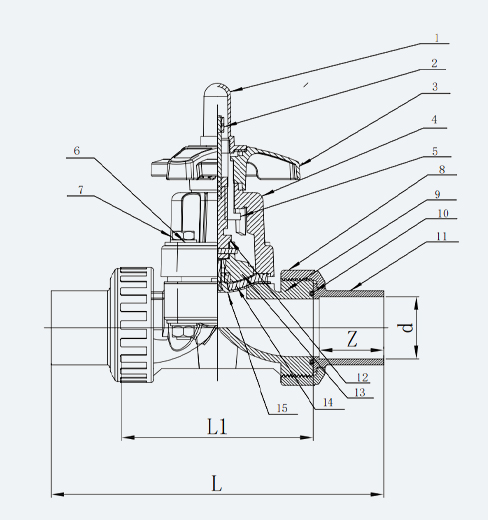

材質配件表
|
編號 |
零部件 |
材料 |
|
1 |
限位罩 |
PC |
|
2 |
指示螺柱螺帽 |
鋼，不銹鋼 |
|
3 |
手輪 |
ABS,FRPP |
|
4 |
閥蓋 |
FRPP,PPH,UPVC,CPVC,PVDF |
|
5 |
閥桿螺母 |
鑄鐵，銅合金 |
|
6 |
壓板 |
包塑鋼，不銹鋼 |
|
7 |
螺栓螺母 |
鋼&塑料螺帽，不銹鋼 |
|
8 |
螺帽 |
FRPP,PPH,UPVC,CPVC,PVDF |
|
9 |
閥體 |
FRPP,PPH,UPVC,CPVC,PVDF |
|
10 |
O型圈 |
EPDM,FPM |
|
11 |
接頭 |
FRPP,PPH,UPVC,CPVC,PVDF |
|
12 |
閥桿 |
鋼，不銹鋼，銅合金 |
|
13 |
閥瓣 |
PVDF,CPVC,鑄鐵 |
|
14 |
橡膠墊 |
EPDM |
|
15 |
膜片 |
EPDM,FPM,FEP,PFA,PTFE |
產品尺寸表
|
DN |
L1 |
d |
Z |
L |
|||||
|
承插接頭 |
螺紋接頭 |
||||||||
|
HG/DIN |
JIS |
ANSI |
HG/DIN |
JIS |
ANSI |
||||
|
15 |
110 |
20 |
22 |
21.3 |
Rcl/2 |
PT1/2 |
NPT1/2 |
17 |
155 |
|
20 |
110 |
25 |
26 |
26.7 |
Rc3/4 |
PT3/4 |
NPT3/4 |
24 |
165 |
|
25 |
110 |
32 |
32 |
33.4 |
Rcl |
PT1 |
NPT1 |
28 |
173 |
|
32 |
175 |
40 |
38 |
42.2 |
Rc1-1/4 |
PT1-1/4 |
NPT1-1/4 |
29 |
248 |
|
40 |
175 |
50 |
48 |
48.3 |
Rc1-1/2 |
PT1-1/2 |
NPT1-1/2 |
35 |
257 |
|
50 |
200 |
63 |
60 |
60.3 |
Rc2 |
PT2 |
NPT2 |
39 |
292 |
DN-65-DN125承插隔膜閥為手工產品，詳情咨詢經銷顧問
本表尺寸以UPVC材質為準
