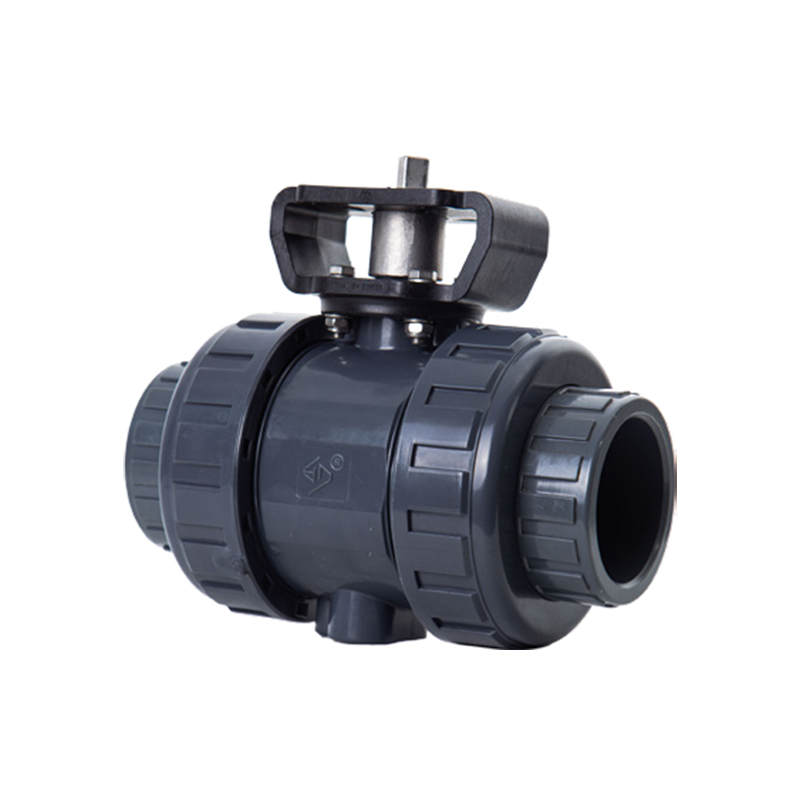

產品特點：
● 兼具耐壓承插球閥的優點，適配各種類型執行器。
● 四孔定位，螺栓螺母連接，強度和穩定性顯著優于雙孔定位或自攻螺絲定位。
● 可以方便地從手動轉換為自動，而無需更換閥門。
● 連接平臺選用FRPP (PPG)材料，選用不銹鋼螺絲螺母，選用尼龍連接套(可選不銹鋼連接套)， 輕便易安裝，耐腐蝕性強。
球閥扭矩參考表
|
規格 |
球閥安全扭矩 |
|
15 |
≤10 |
|
20 |
≤10 |
|
25 |
≤10 |
|
32 |
12 |
|
40 |
15 |
|
50 |
20 |
|
65 |
40 |
|
80 |
45 |
|
100 |
65 |
注：安全系數1.2-2
產品尺寸表
|
DN |
d |
P |
L |
L1 |
工作壓力(Mpa) |
? |
J |
M |
N |
|||||||
|
承插接頭 |
螺紋接頭 |
|||||||||||||||
|
FRPP/PPH |
UPVC/CPVC |
PVDF |
||||||||||||||
|
HG/DIN??JIS |
ANSI |
HG/DIN |
JIS |
ANSI |
||||||||||||
|
15 |
20 |
22 |
21.3 |
Rc1/2 |
PT1/2 |
NPT1/2 |
18 |
108 |
62 |
1.0 |
1.6 |
1.6 |
36 |
50 |
11 |
14 |
|
20 |
25 |
26 |
26.7 |
Rc3/4 |
PT3/4 |
NPT3/4 |
22 |
125 |
69 |
1.0 |
1.6 |
1.6 |
36 |
50 |
11 |
14 |
|
25 |
32 |
32 |
33.4 |
Rcl |
PT1 |
NPT1 |
27 |
138 |
76 |
1.0 |
1.6 |
1.6 |
36 |
50 |
11 |
14 |
|
32 |
40 |
38 |
42.2 |
Rc1-1/4 |
PT1-1/4 |
NPT1-1/4 |
30 |
160 |
85 |
1.0 |
1.6 |
1.6 |
50 |
70 |
11/14* |
14 |
|
40 |
50 |
48 |
48.3 |
Rcl-1/2 |
PT1-1/2 |
NPT1-1/2 |
35 |
177 |
92 |
1.0 |
1.6 |
1.6 |
50 |
70 |
14 |
17 |
|
50 |
63 |
60 |
60.3 |
Rc2 |
PT2 |
NPT2 |
40 |
206 |
113 |
1.0 |
1.6 |
1.6 |
50 |
70 |
14 |
17 |
|
65 |
75 |
76 |
73 |
Rc2-1/2 |
PT2-1/2 |
NPT2-1/2 |
51 |
265 |
135 |
1.0 |
1.0 |
1.0 |
70 |
102 |
17 |
21 |
|
80 |
90 |
89 |
88.9 |
Rc3 |
PT3 |
NPT3 |
52 |
295 |
154 |
1.0 |
1.0 |
1.0 |
70 |
102 |
17/22 |
21 |
|
100 |
110 |
114 |
114.3 |
Rc4 |
PT4 |
NPT4 |
60 |
330 |
175 |
1.0 |
1.0 |
1.0 |
70 |
102 |
17/22 |
24 |
