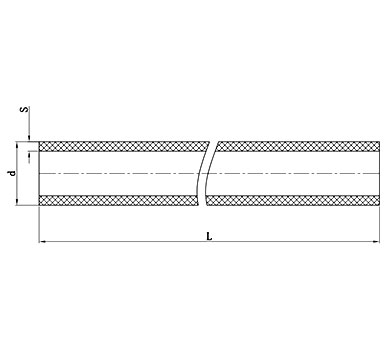

CPVC/UPV管道尺寸表
|
公稱通徑 DN (mm) |
公稱外徑 d (mm) |
厚度 |
|
|
1.0Mpa S10 |
1.6Mpa S6.3 |
||
|
15 |
20 |
2 |
|
|
20 |
25 |
2 |
|
|
25 |
32 |
2.4 |
|
|
32 |
40 |
3 |
|
|
40 |
50 |
3.7 |
|
|
50 |
65 |
3 |
4.7 |
|
65 |
80 |
3.6 |
5.6 |
|
80 |
90 |
4.3 |
6.7 |
|
100 |
110 |
5.3 |
8.1 |
|
125 |
140 |
6.7 |
10.3 |
|
150 |
160 |
7.7 |
11.8 |
|
200 |
225 |
10.8 |
16.6 |
|
250 |
280 |
13.4 |
|
|
300 |
315 |
15 |
|
|
350 |
355 |
16.9 |
|
|
400 |
400 |
19.1 |
|
|
450 |
450 |
21.4 |
|
|
500 |
500 |
23.8 |
|
|
600 |
630 |
24.2 |
|
注:FRP/UPVC;FRP/CPVC;UPVC;CPVC一般4米一根
依據工業管ISO國際標準，建議 DN450 及以上管材選用FRP/UPVC或FRP/CPVC 復合管
玻璃纖維復合管道尺寸表
|
公稱通徑 DN (mm) |
公稱外徑 d (mm) |
塑料層厚度 tl (mm) |
玻纖層厚度 t2 (mm) |
|
15 |
20 |
2 |
3 |
|
20 |
25 |
2 |
3 |
|
25 |
32 |
2.4 |
3 |
|
32 |
40 |
3 |
3 |
|
40 |
50 |
3.7 |
3 |
|
50 |
65 |
4.7 |
3 |
|
65 |
80 |
5.6 |
3 |
|
80 |
90 |
6.7 |
3 |
|
100 |
110 |
8.1 |
3 |
|
125 |
140 |
6.7 |
3 |
|
150 |
160 |
7.7 |
3 |
|
200 |
225 |
10.8 |
3 |
|
250 |
280 |
13.4 |
4 |
|
300 |
315 |
15 |
4 |
|
350 |
355 |
16.9 |
4 |
|
400 |
400 |
17.5 |
5 |
|
450 |
450 |
17.5 |
5 |
|
500 |
500 |
17.5 |
6 |
|
600 |
630 |
17.5 |
7 |
|
700 |
710 |
17.5 |
8 |
